一.H.264图像编解码器的基本知识

H.264是一种图像压缩编码协议，基于该协议实现的编码器称作H.264编码器。实现上主要有硬件编码器和软件编码器的区别，硬件编码器需要特定的硬件支持而软件编码器则是使用CPU模拟这个过程。

从应用开发的角度来看，我们不需要知道H.264具体是如何实现的，只需要知道它的操作结构是怎样的。在协议上，它将数据封装为NALU(Network Abstraction Layer Unit)的基本单元来进行操作。

NALU结构如下图：

它由两部分组成：数据头部和数据内容。可以取头部字节的后5位来判断它的具体类型。

typedef NS_ENUM(NSInteger,VTH264NaluType)
{
    kVTH264NaluTypeNonIFrame    =   1,
    kVTH264NaluTypeIFrame       =   5,
    kVTH264NaluTypeSPS          =   7,
    kVTH264NaluTypePPS          =   8
};

+ (VTH264NaluType)getH264NaluType:(NSData *)nalu
{
    NSInteger nalType;
    if(nalu.length < 4) return 0;
    [nalu getBytes:&nalType range:NSMakeRange(4, 1)];
    nalType = nalType & 0x1F;
    return nalType;
}

H.264编码器输出数据结构如下图：

具体的实现上和协议规定不同的是，这里加入了NALU Start Code(0x00000001 4个字节)来切分每个NALU，使得编码器的输出变得有序方便应用软件来提取每个NALU数据包。其中SPS/PPS这两个NALU可以看作是描述了该次编码的媒体基本信息，在实践中，常常使用这两个作为基本参数来创建解码会话。

在iOS中的H.264编码器数据输出序列：

二.iOS中的H.264编码/解码操作

在iOS中使用CMSampleBuffer这个结构来描述图像数据，它包括三个部分CMTime（媒体时间信息），CMVideoFormatDesc（媒体格式信息），CMBlockBuffer/CVPixelBuffer（媒体内容）。编解码的过程可以简述为CMSampleBuffer和NAUL之间的转换。

CMSampleBuffer的结构：

在iOS中利用VedioToolBox框架的api将H.264数据流转换为图像数据（Decode）流程：

将start code转为数据长度->创建CMBlockBuffer->转化为CMSampleBuffer->解码出CVImageBufferRef(CVPixelBuffer)

- (void)decodeProcess:(NSData *)stream
{
    ............

    //将start code转为数据长度
    int tempLen = (int)streamLen-4;
    tempLen = CFSwapInt32HostToBig(tempLen);
    NSMutableData *temp = [[NSMutableData alloc] init];
    [temp appendData:stream];
    [temp replaceBytesInRange:NSMakeRange(0, 4) withBytes:&tempLen length:4];

    //(NSData*)stream to (void*)stream
    void *data = malloc(streamLen);
    if (data == NULL)
    {
        NSLog(@"H264 Decoder buffer malloc mem err");
        return;
    }
    [temp getBytes:data range:NSMakeRange(0, streamLen)];

    //创建CMBlockBuffer
    OSStatus status;
    CMBlockBufferRef blockBuffer = nil;//buffer handle
    status = CMBlockBufferCreateWithMemoryBlock(NULL,
                                                data,             //mem block pointer
                                                streamLen,        //mem block len
                                                NULL,
                                                NULL,
                                                0,                //copy index
                                                streamLen,        //len
                                                0,
                                                &blockBuffer);    //handle
    .........

    //转化为CMSampleBuffer
    CMSampleBufferRef sampleBuffer = nil;
    const size_t sampleSizeArray[] = {streamLen};
    status = CMSampleBufferCreateReady(NULL,
                                       blockBuffer,
                                       _videoFormatDESC,
                                       1,                   //num of sample in buffer
                                       0,                   //num of entries in sampleTimingArray
                                       NULL,                //sampleTimingArray
                                       1,                   //num of entries in sampleSizeArray
                                       sampleSizeArray,
                                       &sampleBuffer);
    .........

    // 解码
    VTDecodeFrameFlags frameFlags = 0;//async flagss=kVTDecodeFrame_EnableAsynchronousDecompression
    VTDecodeInfoFlags  infoFlags  = 0;
    CVPixelBufferRef  outputPixelBuffer = nil;
    status = VTDecompressionSessionDecodeFrame(_decoderSession,
                                               sampleBuffer,
                                               frameFlags,
                                               &outputPixelBuffer,
                                               &infoFlags);
    CFRelease(sampleBuffer);
    CFRelease(blockBuffer);
    .........
}

// 解码器回调函数在decode session初始化的时候指定
static void didDecompress(void *decompressionOutputRefCon,
                          void *sourceFrameRefCon,
                          OSStatus status,
                          VTDecodeInfoFlags infoFlags,
                          CVImageBufferRef pixelBuffer,
                          CMTime presentationTimeStamp,
                          CMTime presentationDuration )
{
    if(!pixelBuffer) return;
    UIImage *image = nil;
    if(CURRENT_SYSTEM_VERSION < 9){
        image = [[UIImage alloc] initWithCIImage:[CIImage imageWithCVPixelBuffer:pixelBuffer]];
    }
    else{
        CGImageRef giImageRef;
        VTCreateCGImageFromCVPixelBuffer(pixelBuffer, NULL, &giImageRef);
        image = [UIImage imageWithCGImage:giImageRef];
        CGImageRelease(giImageRef);
    }

    .......
}

三.H.264的多媒体数据封装——FLV

多媒体包括视频和音频，使用特定的文件格式将H.264和AAC数据包裹起来才是我们常见的多媒体文件。

• FLV：Flash Video是现在非常流行的流媒体格式，由于其视频文件体积轻巧、封装播放简单等特点，使其很适合在网络上进行应用。
• TS：全称为MPEG2-TS，TS即"Transport Stream"的缩写。它的特点是任意一个视频片流都能够独立的进行解析，常用于广播电视系统中。

H.264/AAC的FLV封装

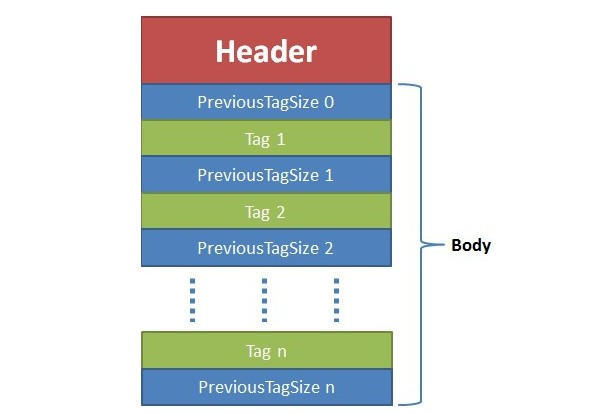

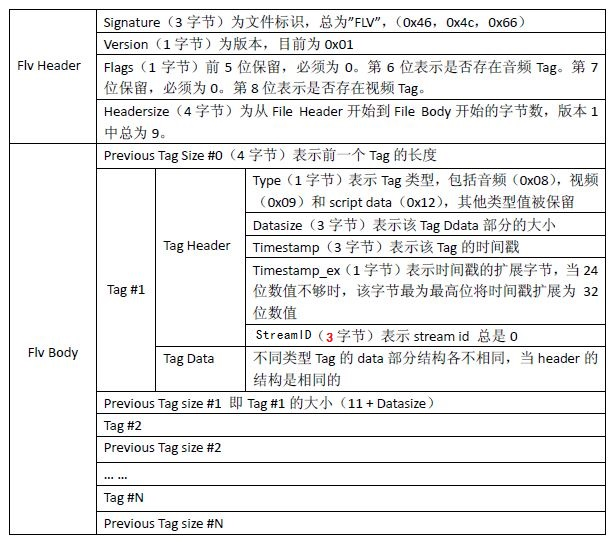

FLV包括文件头（File Header）和文件体（File Body）两部分，其中文件体由一系列的Tag及Previos Tag Size对组成。

Tag的类型可以是视频、音频和Script，每个Tag只能包含以上三种类型的数据中的一种。

三种Tag对应三种不同的Tag Data。其中Scritpt Tag封装着这个媒体的格式信息，有且只有一个，一般作为Tag1紧跟着Flv Header出现。

1.Script Tag Data结构（控制帧）

该类型Tag又通常被称为Metadata Tag，会放一些关于FLV视频和音频的元数据信息如：duration、width、height等。它一般包含几个AMF(Action Message Format)，AMF是Adobe设计的一种通用数据封装格式，在Adobe的很多产品中应用，简单来说，AMF将不同类型的数据用统一的格式来描述。

AMF也是由头部和内容组成的一个数据包结构，头部包括1个字节的类型，几个字节的内容长度。

第一个AMF包：

第1个字节表示AMF包类型，一般总是0x02，表示字符串。第2-3个字节为Uint16类型值，标识字符串的长度，一般总是一个字符串的长度0x000A（“onMetaData”长度），后面字节为具体的字符串，一般总为字符串“onMetaData”（6F,6E,4D,65,74,61,44,61,74,61）。

第二个AMF包：

第1个字节表示AMF包类型，一般总是0x08，表示词典。第2-5个字节为Uint32类型值，表示词典元素的个数。后面即为各词典元素的封装。其中第二个AMF常见的字符串词典元素有：

2.Video Tag Data结构（视频Tag）

视频Tag用开始的第1个字节包含视频数据的参数信息，从第2个字节为视频流数据。

前四位：

后四位：

3.Audio Tag Data结构（音频Tag）

音频Tag开始的第1个字节包含了音频数据的参数信息，从第2个字节开始为音频流数据。

前四位：

5-6位：

从协议上看，FLV是不支持48kHZ采样率的音频的。

第7位：

第8位：
